Расшифровка кабеля 2РК 50-3-11 нг(А)-HF
- 2PK - кабель радиочастотный коаксиальный
- 50 - волновое сопротивление
- 3 - диаметр по изоляции; мм
- 11 - номер конструкции
- нг(А) - нераспространение горения при групповой прокладке (категория А)
- HF - отсутствие галогенов
Область применения
Предназначен для передачи электрических сигналов малой мощности, соединения различных устройств в цепях управления, межприборных соединений для общепромышленного применения и на атомных электростанциях (АЭС), в том числе внутри гермозоны АЭС.

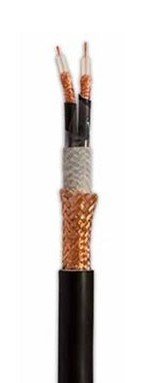

Элементы конструкции 2РК 50-3-11 нг(А)-HF
- Внутренний проводник:
- цельная проволока - коррозионностойкая сталь, номинальный диаметр 0,03мм
- внешний повив - медные проволоки, номинальный диаметр 0,03мм
- Изоляция - сплошная из сшитого полиэтилена, диаметр изоляции 2,95±0,1мм.
- Внешний проводник - оплетка из медных проволок номинальным диаетром 0,1мм, плотность оплетки не менее 90%.
- Оболочка - полимерная композиция, не содержащая галогенов, толщина 0,65±0,2мм.
- Количество коаксиальных пар - две пары, скрученные в сердечник.
- Обмотка - пленка полиэтилентерефталатная, марки ПЭТ-Э.
- Заполнение - полимерная композиция, не содержащая галогенов, толщина не менее 0,3мм.
- Общий экран - оплетка из сталемедной проволоки номинальным диаметром 0,2мм, плотность оплетки не менее 90%.
- Наружная оболочка - полимерная композиция, не содержащая галогенов, номинальная толщина 1,4мм.
Технические характеристики 2РК 50-3-11 нг(А)-HF
- Температура эксплуатации кабеля от -60°С до +70°С
- Волновое сопротивление каждой коаксиальной пары - 50±2 Ом
- Электрическое сопротивление изоляции, пересчитанное на температуру 20°С и длину 1м ˃1 МОм
- Коаксиальные пары в готовом кабеле должны выдерживать испытание переменным напряжением 3,0кВ номинальной частотой 50Гц в течение 5 минут
- Напряжение начала внутренних разрядов в изоляции при частоте 50Гц ˃1,5кВ
- Срок службы кабелей при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации, указанных в настоящих технических условиях, должен быть не менее 40 лет
- Срок службы исчисляется с даты изготовления кабеля
