Расшифровка АВБбШвнг(А) 5х50
- А - Алюминиевая жила
- В - Изоляция из ПВХ пластиката
- Б - Броня из стальных лент
- б - Без подушки под броней
- Шв - Выпрессованный шланг из ПВХ пластиката
- нг - Не распространяет горение при групповой прокладке
- (А) - Категория пожароопасности A
- 5 - пятижильный
- 50 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц;
- для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках, наклонных или горизонтальных электротрассах;
- для групповой прокладки с учетом объема горючей нагрузки кабелей в кабельных сооружениях наружных (открытых) электроустановок, кабельных сооружениях (кабельных эстакадах, галереях), наружных электроустановок;
- для прокладки в трубах и в земле (траншеях) на определенных участках кабельных магистралей при наличии защиты от физических повреждений;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для использования при наличии опасности механических повреждений кабеля;
- для использования в климатических условиях с умеренной и пониженной температурой окружающей среды;
- для монтажа на земле, водоемах и возвышенностях не более 4,3 км, над уровнем поверхности моря;
- для монтажа на открытом воздухе;
- для монтажа в помещениях (объемах) с повышенной влажностью;
- для монтажа в сооружениях метрополитенов;
- для монтажа в помещениях с повышенной вероятностью возникновения пожара, на территориях повышенной взрывоопасности класса B-Iб, B-Iг, В-II, В-IIа;
- для монтажа при отсутствии растягивающих усилий в процессе эксплуатации.

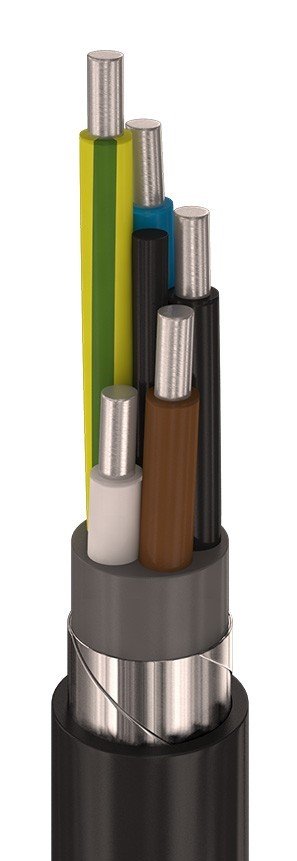

Элементы конструкции АВБбШвнг(А) 5х50
- Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из ПВХ пластиката.
- Кордель - заполнение из ПВХ пластиката пониженной горючести - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутренняя оболочка - из ПВХ пластиката пониженной горючести.
- Броня - из двух стальных оцинкованных лент.
- Защитный шланг - из ПВХ пластиката пониженной горючести.
Технические характеристики АВБбШвнг(А) 5х50
| Номинальное переменное напряжение | 0,66/1/3 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3/3,5/9,5 кВ частотой 50 Гц |
| Испытательное импульсное напряжение | 40 кВ |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 2,5-12,3 МОм*км |
| Строительная длина | не менее 300 м |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | П1б.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +70°C длительно допустимая +90°C в режиме прегрузки +160°C предельная при коротком замыкании +350°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Кабель не распространяет горение при прокладке в пучках.
Аналоги АВБбШвнг(А) 5х50
| Марка | Отличие |
| АВБбШв 5х50 | Не допускается групповая прокладка. |
| АВБбШвнг(А)-LS 5х50 | Защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности и с пониженным газо-дымовыделением. Допускается прокладка в закрытых кабельных сооружениях. |
| ВБбШвнг(А) 5х50 | Токопроводящие жилы выполнены из медных проволок. Требуется пересчет сечения жил в соответствии с токовыми нагрузками. |
| ВБбШвнг(А)-LS 5х50 | Токопроводящие жилы выполнены из медных проволок, защитный шланг выполнен из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением. Требуется пересчет сечения жил в соответствии с токовыми нагрузками. |
