Расшифровка МГТФ 0,03
- М - Провод монтажный
- Г - Гибкий
- Т - Теплостойкий
- Ф - Изоляция из фторопласта
- 0,03 - номинальное сечение жилы 0,03 мм2
Область применения
Для внутри- и межблочного монтажа различной радиоэлектронной и электрической аппаратуры и работы на номинальное напряжение 250В переменного тока частоты до 5кГц или 350В постоянного тока.

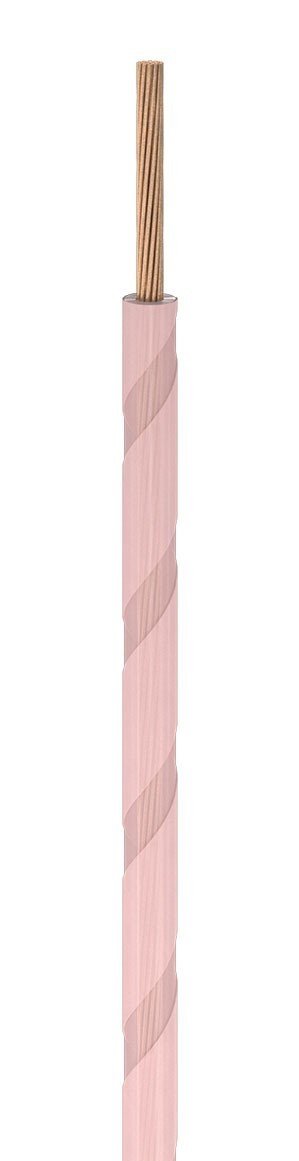

Элементы конструкции МГТФ 1х0,03и МГТФ 0,03
- Токопроводящая жила - из скрученых медных проволок
- Изоляция - обмотка пленкой из фторопласта-4
Технические характеристики МГТФ 0,03
| Номинальное переменное напряжение | 250 В частотой до 5 кГц |
| Номинальное постоянное напряжение | 350 В |
| Испытательное напряжение переменного тока частоты 50 Гц в течение 1 минуты | 1500 В |
| Электрическое сопротивление жилы на 1 м | не более 569,45 Ом/км |
| Сопротивление изоляции при 20 °С | не менее 100 МОм*км |
| Сопротивление изоляции при 220 °С | не менее 10 МОм*км |
| Строительная длина | не менее 15 м |
| Маломеры в партии | не более 25% кусками от 3 м |
| Минимальный радиус изгиба | 2,5 наружных диаметра |
| Диапазон температур эксплуатации | от -60°С +220°С |
| Срок службы | не менее 20 лет; |
| 95%-ный ресурс | 5000 часов |
- Вес, кг: 0.63
- Диаметр, мм: 0.56

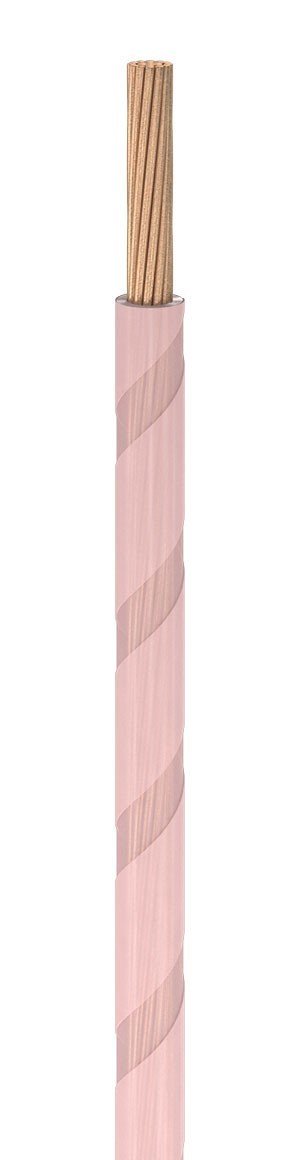

Аналоги МГТФ 0,03
| Марка | Отличие |
| Поверх изоляции наложен экран из медных луженых проволок. Замена без ограничений. |
