Расшифровка ПвБбШп 4х185
- * - отсутствие буквы А означает, что токопроводящая жила - медная
- Пв - Изоляция из сшитого полиэтилена
- Б - Броня из стальных оцинкованных лент
- б - Без подушки под броней, которая является вутренней частью защитного покрова, наложенная с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шп - Выпрессованный защитный шланг из полиэтилена
- 4 - четырехжильный
- 185 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, наклонных и горизонтальных трассах;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для прокладки одиночных кабельных линий в кабельных сооружениях и производственных помещениях - групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
- для применения при наличии опасности механических повреждений кабеля;
- для эксплуатации в районах с умеренным и холодным климатом;
- для прокладки через несудоходные реки и водоемы при условии заглубления в грунт;
- передачи электроэнергии в земле (траншеях) не зависимо от коррозионной активности грунта и близости залегания грунтовых вод;
- для эксплуатации на суше, реках и озерах на высотах до 4300 метров над уровнем моря;
- для прокладки в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- для прокладки в грунтах с повышенной влажностью;
- для прокладки в воде.

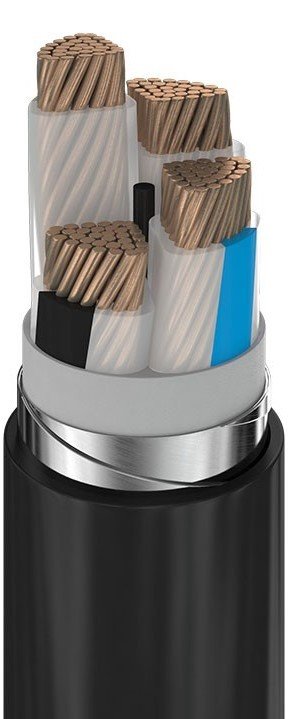

Элементы конструкции ПвБбШп 4х185
- Токопроводящая жила - медная, многопроволочная, секторной формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - сшитого полиэтилена (цветовая маркировка жилы).
- Кордель - из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Скрепляющая обмотка.
- Внутренняя оболочка - из полиэтилена или ПВХ пластиката.
- Броня - из двух стальных оцинкованных лент.
- Защитный шланг - из полиэтилена.
Технические характеристики ПвБбШп 4х185
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 150 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Маломеры в партии | не более 10-20% кусками от 50 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | О1.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +90°C длительно допустимая +130°C в режиме прегрузки не более 6 часов в сутки +250°C предельная при коротком замыкании +400°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
Аналоги ПвБбШп 4х185
| Марка | Отличие |
| АПвБбШп 4х185 | Токопроводящие жилы выполнены из алюминиевых проволок. Замена выполняется с учетом токовых нагрузок. |
| ПвБбШв 4х185 | Защитный шланг выполнен из ПВХ пластиката. Замена допускается, кроме прокладки в воде или обводненных траншеях. |
