Расшифровка ПвБбШв 5х35
- * - Отсутствие буквы А означает, что токопроводящая жила - медная
- Пв - Изоляция из сшитого полиэтилена
- Б - Броня из стальных лент
- б - Без подушки под броней, которая является вутренней частью защитного покрова, наложенная с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
- Шв - Выпрессованный защитный шланг из ПВХ пластиката
- 5 - пятижильный
- 35 - площадь поперечного сечения силовой жилы (мм2)
Область применения:
- для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66/1/3/6 кВ номинальной частотой 50 Гц;
- для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках;
- для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год;
- для одиночной прокладки в кабельных сооружениях и производственных помещениях - групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту;
- для прокладки в земле (траншеях).
- для применения при наличии опасности механических повреждений кабеля.

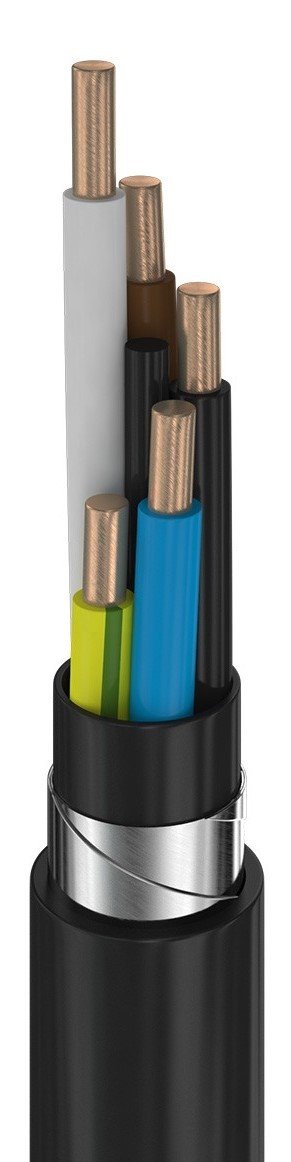

Элементы конструкции ПвБбШв 5х35
- Токопроводящая жила - медная, однопроволочная или многопроволочная, круглой формы, 1 и 2 класса по ГОСТ 22483.
- Изоляция - из силанольносшитого полиэтилена (цветовая маркировка жилы).
- Кордель - из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
- Сердечник кабеля - скрученные изолированные жилы.
- Внутренняя оболочка - из ПВХ пластиката.
- Броня - из двух стальных оцинкованных лент.
- Защитный шланг - из ПВХ пластиката.
Технические характеристики ПвБбШв 5х35
| Номинальное переменное напряжение | 0,66/1/3/6 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3/3,5/9,5/15 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 минут |
| Сопротивление изоляции при +20°С | не менее 150 МОм*км |
| Строительная длина, не менее | 200-450 метров |
| Маломеры в партии | не более 10-20% кусками от 50 метров |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Диапазон температур эксплуатации | от -50°С до +50°С |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Вид климатического исполнения | УХЛ (температура эксплуатации до -60°С) Т (стойкость к воздействию плесневых грибов) |
| Категория размещения | 1 и 5 по ГОСТ 15150-69 |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C | 98% |
| Класс пожарной безопасности | О1.8.2.5.4 по ГОСТ 31565-2012 |
| Допустимая температура нагрева жил | +90°C длительно допустимая +130°C в режиме прегрузки +250°C предельная при коротком замыкании +400°C по условию невозгорания при коротком замыкании |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | не менее 30 лет |
При групповой прокладке обязательно применения средств огнезащиты.
Кабель стоек:
- к повреждениям;
- к химическому воздействию;
- к растрескиванию.
Кабель высоко надежен в эксплуатации, имеет низкое влагопоглощение, более экологичный монтаж и эксплуатацию (отсутствие свинца, масла, битума). Отличительная расцветка изоляции жил в виде продольной полосы облегчает эксплуатацию при монтаже. Использование в качестве изоляции силанольносшитого полиэтилена позволяет увеличить допустимую температуру нагревания жил в нормальном режиме в 2 раза, в режиме перегрузки - в 1,5 раза, при коротком замыкании с протеканием тока к.з. - в 2 раза.
Аналоги ПвБбШв 5х35
| Марка | Отличие |
| АПвБбШв 5х35 | Токопроводящие жилы выполнены из алюминиевых проволок. Замена выполняется с учетом токовых нагрузок. |
| ПвБбШп 5х35 | Защитный шланг выполнен из полиэтилена. Замена без ограничений. |
